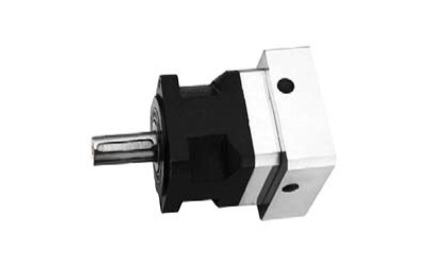

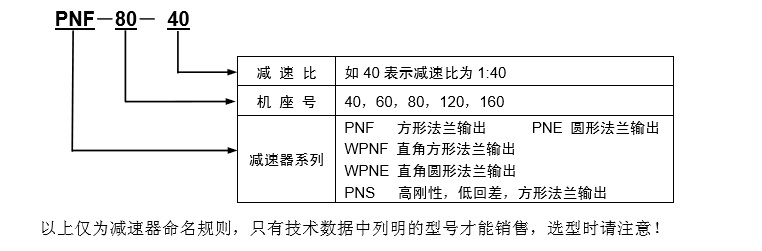

PNS系列
- 高剛性
- 低回差
- 適用于大負載、定位精度要求較高的場合
PNS系列精密行星齒輪減速器采用較高硬度的硬齒面齒輪,高剛性、低回差，適用于較大負載情況下，定位精度要求較高的場合
|
技術參數
|
單位
|
減速比
|
PNS115
|
PNS142
|
|
|
額定輸出轉矩
|
N·m
|
單級
|
3
|
150
|
400
|
|
4
|
200
|
560
|
|||
|
5
|
210
|
700
|
|||
|
8
|
148
|
450
|
|||
|
10
|
125
|
305
|
|||
|
雙級
|
12
|
260
|
910
|
||
|
15
|
210
|
780
|
|||
|
16
|
260
|
910
|
|||
|
20
|
260
|
910
|
|||
|
25
|
210
|
780
|
|||
|
32
|
260
|
910
|
|||
|
40
|
210
|
780
|
|||
|
64
|
148
|
450
|
|||
|
100
|
125
|
305
|
|||
|
極限輸出轉矩
|
N·m
|
|
額定輸出轉矩的2倍
|
||
|
輸入轉動慣量
|
Kg·cm2
|
單級
|
3
|
2.1
|
12.14
|
|
4
|
1.51
|
7.78
|
|||
|
5
|
1.22
|
6.07
|
|||
|
8
|
1.05
|
4.63
|
|||
|
10
|
1
|
4.25
|
|||
|
雙級
|
12
|
2
|
12.37
|
||
|
15
|
2
|
12.35
|
|||
|
16
|
1.48
|
7.47
|
|||
|
20
|
1.41
|
6.65
|
|||
|
25
|
1.21
|
5.81
|
|||
|
32
|
1.46
|
6.36
|
|||
|
40
|
1.05
|
5.28
|
|||
|
64
|
1.05
|
4.5
|
|||
|
100
|
1
|
4.17
|
|||
|
抗扭風度
|
N·m /arcmin
|
單級
|
20
|
44
|
|
|
雙級
|
22
|
46
|
|||
|
回差（空載）
|
arcmin
|
單級
|
<8
|
<8
|
|
|
雙級
|
<10
|
<10
|
|||
|
最大徑向力
|
N
|
|
4300
|
8200
|
|
|
最大軸向力
|
N
|
|
12000
|
19000
|
|
|
噪音（空載）
|
dB(A)
|
|
65
|
68
|
|
|
額定輸入轉速
|
rpm
|
|
4000
|
3000
|
|
|
滿載效率
|
%
|
單級
|
98
|
||
|
雙級
|
95
|
||||
|
重量
|
Kg
|
單級
|
9
|
15.4
|
|
|
雙級
|
11.6
|
18.5
|
|||

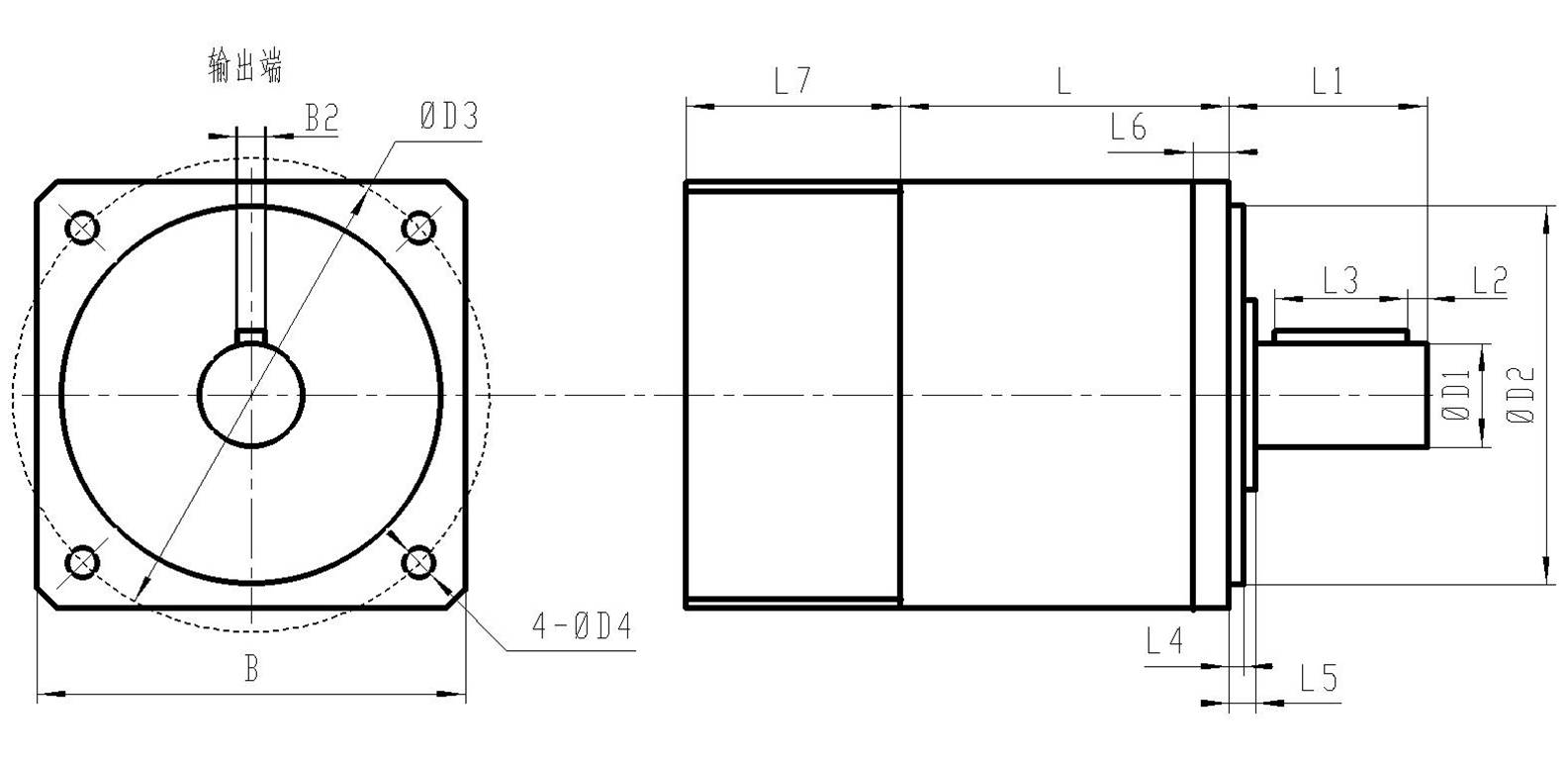

尺寸代號 |
尺寸名稱 |
PNS115 |
PNS142 |
||
單級 |
雙級 |
單級 |
雙級 |
||
D1 |
輸出軸徑 |
32h7 |
40h7 |
||
D2 |
止口直徑 |
110h7 |
130h7 |
||
D3 |
安裝孔中心線圓直徑 |
130 |
165 |
||
D4 |
安裝孔徑 |
8.5 |
11 |
||
L |
機體長度（不含法蘭） |
77.5 |
111 |
102 |
151.5 |
L1 |
輸出軸伸長度 |
64.5 |
87 |
||
L2 |
鍵與軸端定位距離 |
4 |
5 |
||
L3 |
鍵長 |
50 |
70 |
||
L4 |
止口高度 |
4 |
5 |
||
L5 |
輸出軸肩高度 |
6.5 |
7 |
||
L6 |
安裝端面厚度 |
14 |
20 |
||
B |
端蓋寬度 |
115 |
142 |
||
B2 |
鍵寬 |
10 |
12 |
||
L7 |
法蘭厚度（特制法蘭會有所變化 ） |
51 |
80 |
||
法蘭連接處的尺寸要求 |
允許電機的輸入軸徑 |
≤22 |
≤35 |
||
允許電機的軸長（含止口高） |
58 |
82 |
|||
允許電機的止口尺寸 |
≥90 |
≥90 |
|||
允許電機的外形尺寸 |
≤115*115 |
≤150*150 |
|||
